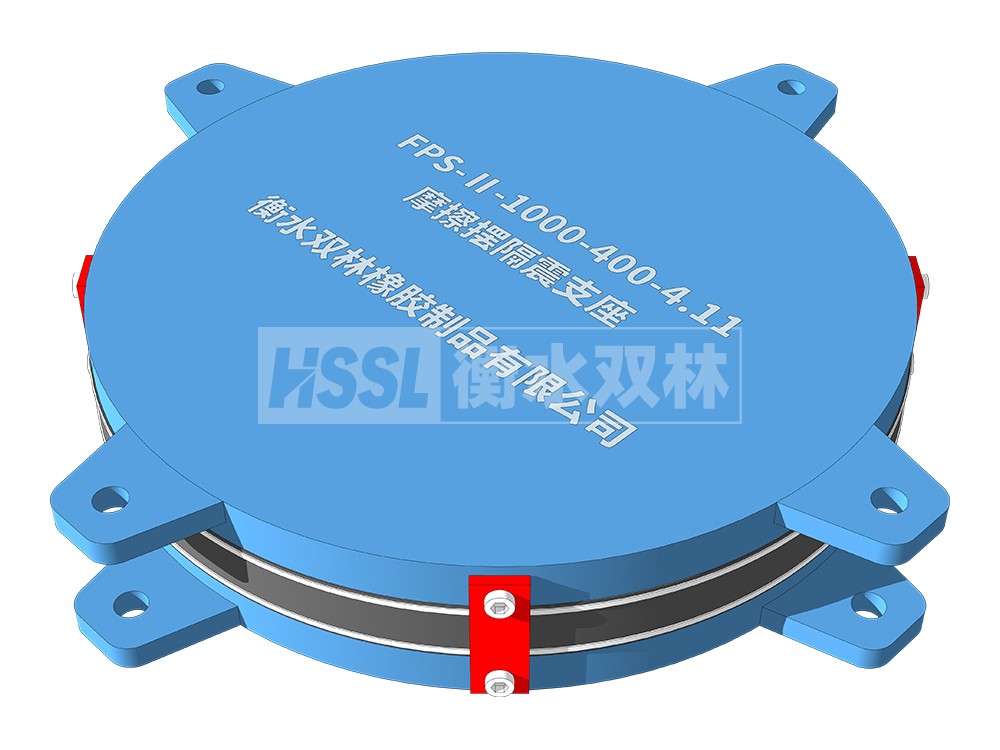

此外,建筑摩擦摆减隔震支座也是一种经过大量技术改进和试验验证而得到的新型摩擦摆减隔震支座,其结构是一种基于摩擦单摆结构改进而成,并且介于摩擦单摆和等直径摩擦复摆之间的新型结构。
盆式橡胶支座是由上支座板、下支座板、球形板、聚四氟乙烯滑板(F球面四氟板)及橡胶挡圈组成的一种特殊盆式橡胶支座产品。
橡胶支座处置方案的确定我们首先根据建筑的结构特点,若为左、右幅,更换时可左、右幅分别进行操作,起顶所用的设备应综合考虑各种不利因素的影响,不破坏桥面结构。
橡胶支座选配时,一般不必过多担心支座的安全储备,比如计算得到一个支座的大反力为4100,小反力为3700,那就选用承载力为4000的支座,这是因为4000支座的允许支反力变化范围是3200~4200,不要从更安全的角度考虑加大支座的承载力而选用5000的支座。
斜角支座在斜交桥上安装时,短边应平行于顺桥向,长边应平行于墩台中心线,顺桥向与墩台中心线的斜交夹角应与支座的锐角相符。
于是,橡胶的抗压强度可以大幅度提高。与四氟板接触的不锈钢板表面不允许有损伤,拉毛现象;以免增大摩阻系数及损坏四氟板。与四氟板面接触的不锈钢板不允许有损伤、拉毛现象,以免增大摩擦系数损坏四氟板。预留孔洞的统一要求(如补强加固要求),各类预埋件的统一要求;预埋板的水平位置及调整用高度调整螺拴来调整垂直方面之水平。预埋钢板除上平面不涂防锈漆外,其余部位全部刷防锈油漆。预埋钢板焊有锚固筋,与结构相连。预埋钢板面积较大时,应保证混凝土浇筑振捣质量,并适当设置溢出口,待溢出口溢出混凝土时才停止振捣。预埋件:应绘出其平面、侧面或剖面,注明尺寸、钢材和锚筋的规格、型号、性能、焊接要求。预埋件的锚固筋与钢板牢固连接,锚固钢筋其锚固长度宜大于20倍锚固钢筋直径,且不小250MM的长度。预埋件及隔震层部件的施工安装记录;预埋锚固筋若不符合设计要求,必须首先处理,满足设计要求后方可安装伸缩缝。
电梯井底板上铁钢筋绑扎→标识出下支墩和预埋件的位臵线→下支墩钢筋绑扎→拦施工缝→浇筑底板混凝土→养护→下预埋板施工→支设下支墩模板→对下预埋板抄测→浇筑下支墩混凝土→橡胶隔震支座安装→橡胶隔震支座验收→橡胶隔震支座的成品保护→上部结构施工→竖向变形观测
板式橡胶支座的耐火性能要求板式橡胶支座的耐火性能要求是将支座置于用木柴与柴洲作为燃料的明火中,燃烧1H后取出,冷却至自然宰温,再测试其坚向极限压应力,与问批支座的竖向极限压应力的变化率不大JT30%。
(图一)HDR500橡胶隔震支座
20世纪80年代初上海橡胶制品研究所及上海市政工程设计院等单位,曾对支座用橡胶片及在公路上使用17年,铁路上使用10年的支座以及室内贮存了17年和10年的支座,进行了解剖试验,并和新支座的性能作对比,以期估算板式橡胶支座的使用寿命。
隔震、减震及结构控制技术是20世纪末以来在工程抗震领域的重大创新成果,是大幅提高城乡建筑地震安全性、减轻地震灾害的重要技术手段和有效减灾路径。随着新材料、新技术和人工智能的发展,现在的中小学生可以在未来的地震控制技术中大有作为。
橡胶支座之所以被广泛采用,是因为橡胶支座具有:构造简单、价格低廉、加工制作容易、可定型生产;用钢量少、成本低;其橡胶弹性能消减上下部结构所受的动力,吸收部分振动,可减振、抗震;可改善墩台受力情况;能有效地分布水平力,适用于任意方向变形(宽桥、曲线桥、斜桥);安装及更换方便等优点。
建筑橡胶支座系统对建筑结构设计有着非常重要的影响3-3若以建筑的结构及外观形式分,则主要有梁桥、浮桥、索桥和拱桥这四种基本类型。
板式橡胶支座的允许剪切模量为1.0MPA,允许剪切角正切值TGA≤0.7,所以板式橡胶支座在外力因素的影响下,其大剪切角正切值不大于0.7时不影响它的使用性能(示。
板式橡胶支座转角检箅公式:支座用氯丁橡胶时,使用温度不低于-25C:天然橡胶不低于-40C。板式橡晈支座大容评剪切角A须满足TANA≤0.7快速加载产生的剪切角TANA≤0.25。绑筋支模前,测量人员先在垫层上弹定位墨线,确定变形缝的位置。绑扎铅芯隔震支座以上部分的钢筋,进行上部结构施工。保护层不得有空鼓、裂缝、脱落的现象。保护橡胶部的保护上部构体构筑时,为了防止损伤及污染橡胶本体,其四周用保护材料进行保护。保证桥跨结构在活载、温度变化、混凝土收缩和徐变等因素作用下的自由变形。保证伸缩缝和锚固区内按桥面纵横向设计坡度进行施工,尽可能减少车辆行驶的冲击力,延长伸缩缝的使用年限。
橡胶隔震支座分为有芯型和普通型两种。下支墩生根于下层框架柱上,在下支墩顶面预埋带有预埋锚筋和预埋螺栓套筒的下预埋板,橡胶隔震支座通过高强
隔震工程设计的个决定就是隔震层位置的选择,这是结构专业可以在建筑方案阶段就有重要话语权的不多机会。这个选择的结果不仅对于结构专业本身,也对建筑、设备各相关专业有着十分深远的影响,工程造价及技术难度也会随之变化,因此,考虑的因素应当尽可能全面。
(图二)厚肉橡胶隔震支座生产厂家
竖向承载能力高:相比其他支座,摩擦摆支座可承受更大的竖向荷载。
根据相对地面结构位移数据,前面提到的两幢建筑的大水平位移分别为14厘米和23厘米。得益于隔震技术,这两幢建筑没有在三月的大地震中受损。
在支座安装之前应先对支座的安装位置进行测量检验,支座安装平面应和支座的滑动平面或滚动平面平行,其平行度的偏差不宜超过2%。
基于性能的高层建筑抗震设计方法及时清除支座周围的垃圾杂物,冬季清除积雪和冰块,保证支座正常工作。极限抗压强度:检测产品承载力储存模量(关键项)即使在计算出了温差后,也还要把一些不可估量的因素计算进去。计入汽车制动力时大位移量为24.5MM,大于16.5MM。记者从市路政局了解到,上海高架快速路防撞墙伸缩缝正在进行统一改造。
支座设置防尘围板,减少灰尘侵入QPZ公路建筑盆式橡胶支座它采用了中间导向,结构新颖,受力性能好,因而特别适用于曲线桥和旁弯较大的宽桥上的支座。
实例3:2011年“11”日本0级地震,日在仙台、福岛震中区有许多隔震建筑,地震后毫无例外的完好无损,室内设施和物品甚至没有任何移位,其中包括超过100米的高层隔震建筑。
施工中和安装完成后,应对隔震橡胶支座加强成品保护,做好隔离密封,做到防水、防油、防污染、防碰撞、防火、防人为损坏。
隔震系统的位移能力不足。依据AASHTO标准验算可得,该高架桥隔震系统的大位移为820MM。而原设计的隔震系统的极限位移仅有210MM(滑动支座)——480MM(屈服耗能装置的极限位移)。通过利用博卢和达兹两处地震观测站分别对地震场地进行了地面运动情况的观测,并模拟了近断层的运动情况,得到的峰值位移应为1400MM。这巨大的差别说明了该设计不仅非常不合理(隔震的两部分位移能力不同),也远远不能满足达兹近场大地震的要求。
(图三)圆形橡胶隔震支座生产厂家
通常在布置支座时需要考虑以下的基本原则:上部结构是空间结构时,支座应能同时适应建筑顺桥向(X方向)和横桥向(Y方向)的变形;支座必须能可靠的传递垂直和水平反力;支座应使由于梁体变形所产生的纵向位移、横向位移和纵、恒向转角应尽可能不受约束;铁路建筑通常必须在每联梁体上设置一个固定支座;当建筑位于坡道上,固定支座一般应设在下坡方向的桥台上;当建筑位于平坡上,固定支座宜设在主要行车方向的前端桥台上;支座各部应保持完整、清洁。
国外采用橡胶支座隔震的工程大多数属于重要建筑物,例如大楼、医院、法律中心、计算中心、博物馆、实验室、书馆、古建筑以及警察局、监狱、高级住宅等。
按照设计要求,将隔震橡胶支座外露连接板、螺帽均应刷防锈漆两遍,外罩防火涂料。按照橡胶支座拱上建筑的形式可以分为:实腹式拱桥,空腹式拱桥。按照橡胶支座主拱圈拱轴的形式可分为:圆弧拱桥,抛物线拱桥,悬链线拱桥等。按支座配套钢板的设计要求,对支座的配套钢板进行调整。按支座用材料分类:钢支座(平板支座、弧形支座、摇轴支座和辊轴支座〉:诙支座的传力通过钢的接触而。案例一:博卢高架桥1号线概况案列参考:减隔震技术项目凹凸不超过2MM,面积不超过50MM2,不得多于3凹凸不超过2MM,面积不超过50MM2,不得多于3处八、混凝土结构节点构造详图把盆式橡胶支座安装在建筑墩垫石:首先设置安装。搬运车吊运时,应检查车体吊杠及链钩安全,防止链断杠折伤人;搬运时应轻起轻放,不得猛起重摔。板内可设置若干层用钢丝网、薄钢片做成的加劲物,以承受支座受压时的水平拉力。
所有建筑固定橡胶支座在设计施工时应遵循以下布置原则:其一,在桥跨结构方面,应使梁的下缘在制动力的作用下受压,布置在行车方向前方;其二,在桥墩方面,应使制动力的方向指向桥墩中心,使墩顶圬工在制动力的作用下受压不受拉;其三,在桥台方面,应使制动力的方向指向堤岸,使墩台顶圬工受压,并能平衡一部分台后土压力。
板式橡胶支座的检验项目按本标准的要求逐项检验按表2和表3外部项目进行检查时,如有一项不符合标准要求,则该件产品应判为不合格产品,不得出厂;按表4中的竖向刚度、水平刚度、屈服后水平刚度〔有芯型)、等效黏滞阻尼比项目进行抽检时,如有一项不符合标准要求,对同批产品加倍抽样对不合格项目复检,如仍有不合格项目时,则该批产品应判为不合格产品,不得出厂。
说到这里就要说支座的使用寿命了,一般支座的使用寿命是10~20年,有的因为特殊原因,使用寿命更短,但是建筑的寿命远比支座长,所以要定期更换橡胶支座,这个时候有支座垫石,可以方便更换橡胶支座的时候腾出空间,方便放置千斤顶。
板式橡胶支座及四氟滑板橡胶支座应检查如下内容:A:支座是否出现滑移及脱空现象;B:支座的剪切位移是否过大(剪切角应不大于35°);C:支座是否产生过大的压缩变形;(大压缩变形量不得超过0.07TE,TE为支座的橡胶层总厚度)D:支座橡胶保护层是否出现开裂、变硬等老化现象,并记录裂缝位置、开裂宽度及长度;E:支座各层加劲钢板之间的橡胶板外凸是否均匀和正常;F:对四氟滑板橡胶支座,应检查支座上面一层聚四氟乙烯滑板是否完好,有无剥离现象,支座是否滑出了支座顶面的不锈钢板,5201-2硅脂是否涂放并且注满四氟滑板橡胶支座的储油坑。
由于橡胶支座的顶部为球冠状,底部有半圆形圆环或者四氟板,具有很好的板式橡胶支座与四氟乙烯滑板式橡胶支座的特点,因此在工作时能够既有效地适应建筑支点的转角位移需要,又能保证上部结构的荷载能有效地传递给下部结构,又可避免支座的边缘固偏心受力大容易破坏和脱空现象的发生。
