高阻尼支座表面覆盖有橡胶保护层,保护内部橡胶不受臭氧、紫外线影响,具有更好的耐老化性,50年等效阻尼比降低不到2%;
防雷接地及电力系统的处理,穿越隔震支座的配线应留足够的长度。隔震支座处的配线应放置在隔震支座的防火节点中。
地大物博,各地温度变化很大,南方夏季高达四十度的高温,会让混凝变形融化,如果不能有效计算出南方冬夏温差值,继而对温差产生的位称值有充分的认识,那么就会在橡胶支座的设置上产生偏差,也就达不到保护公路或建筑的作用。
此外,在隔震支座受水平剪切变形影响,相应的竖向位移也会增大,于是,出现一个问题,在竖向作用下,支座的竖向变形差是不容忽视的,至少会带来几点影响:
建筑板式橡胶支座由多层橡胶片与薄钢板硫化、粘合而成,它有足够的竖向钢度,能将上部构造的反力可靠的传递给墩台;有良好的弹性,以适应梁端的转动;又有较大的剪切变形能力,以满足上部构造的水平位移。
结构位移能力强:摩擦摆支座可以承受较大的水平位移,适用于地震烈度较高的地区。
承压橡胶板应用木锤轻轻敲入下支座钢盆中,并必须使橡胶板与下支座钢盆盆底密贴,不得在钢盆内夹有空气问层。
采用橡胶隔震支座的建筑设计、施工和传统建筑差别很小,一般的设计和施工单位都很容易做到.从目前的工程实践来看隔震建筑与传统建筑相比具有很大的社会和经济效益:
(图一)大型隔震支座
在采用隔震装置时,应当尽可能地选择和采用那些结构简单且同时符合所需隔震性能的装置,且应当保证在其力学性能的范围内科学地采用。
JZQZ型摩擦摆减隔震球型橡胶支座,在未发生地震时的作用与功能是与普通球型支座完全一致的,一旦地震发生时,建筑所能承受的水平力大于剪力螺栓的剪断力时,剪力螺栓被剪断,限位装置被打开,支座通过圆弧面之间的滑动延长了结构的震动周期,将梁体与墩台有效的隔离开来,使得大部分的地震能量无法从地下墩台传递到梁体上来。
板式橡胶支座组装及注意事项:1.凡工厂配套提供的四氟滑板橡胶支座,应进行整体组装;2.凡待组装的零部件,应有工厂质检部门的合格标记;3.组装时,四氟滑板橡胶支座和不锈钢表面应用丙酮或酒精擦洗干净后,注满5201-2硅脂润滑油;4.支座外漏表面应平整、美观,组装的四氟滑板橡胶支座的公差应满足设计纸要求,并用螺栓或短钢筋临时固定,钢件表面部分,应进行有效防护,同时应标明支座中心位置;5.板式橡胶支座应设置防尘罩,构造要便于拆装。
橡胶支座承压后侧面波纹状凹凸现象产生;产生原因:一是在梁体的作用下,板式橡胶支座的受力点未在中心。该现象轻者表现在同块板式橡胶支座上波纹状凸凹现象不一致,重者造成板式橡胶支座单边脱空。二是梁底预埋钢板不平,其表面是由于焊接钢筋引起的钢板弯曲变形。
复位能力强:在地震结束后,FPS摩擦摆支座能够利用自身的复位机制使上部结构恢复到原来的位置,保证建筑物的稳定性。
橡胶隔震支座是由叠层橡胶钢板组成,橡胶片和钢板按照严格的工艺条件生产加工,橡胶和钢板粘结的非常紧密,隔震橡胶支座四周还有一层1CM厚的橡胶保护层,防止阳光、水和空气进入支座内部,并且隔震支座的工作位置是在隔震层,周围一般不会有阳光照射。根据实验研究和工程调查,隔震橡胶支座的抗老化性能超过80年。我国一般建筑的设计使用周期为50年。
避免使用不合格的板式橡胶支座产品,作为一有专业的橡胶支座生产企业,我们认为建筑板式橡胶支座质量要从源头抓起,本着对企业负责,对工程质量负责,对社会负责的态度,身体力行扞卫建筑支座产业支撑的是建筑,更是责任与信任的理念建筑橡胶支座主要使用的规格有GYZ20042MM、GYZ20035MM、GYZF420044MM、GYZ25063MMGJZ20020035MM,GYZF420025042MM等,板式支座主要可以分为:普通板式橡胶支座、四氟乙烯滑板式橡胶支座、圆板坡形橡胶支座、球冠板式橡胶支座。
球冠圆板式橡胶支座在平面上各向同性,并以球冠调节受力状态,不但适用于一般建筑,也适用于各种布置复杂,纵横较大的立交桥及高架桥,其坡度适用范围为3~5%,也可根据不同坡度调整球冠半径。
(图二)高阻尼抗震支座厂家
设计优势:原理简单,摩擦摆隔震建筑可简化为单摆模型,其摆动周期只取决于等效曲率半径,与建筑物重量无关;设计时无需考虑隔震层扭转变形,从隔震结构的剪重比可以直接估算出摩擦系数取值;选型简单,变形量和竖向承载力无耦合关系,确定摩擦系数和等效曲率半径后即可进行分析,支座选型仅与分析结果相关,无需根据选型结果重新计算。
我公司专业从事建筑减隔震技术咨询,减隔震结构分析设计,减隔震产品研发、生产、检测、安装指导及更换,减隔震建筑监测,售后维护等成套技术为一体的高科技企业。下面我们一起来看一看建筑工程叠层橡胶隔震支座施工及验收规范的基本规定有哪些吧。
支座是指用以支承容器或设备的重量,橡胶支座并使其固定于一定位置的支承部件,还要承受操作时的振动与地震载荷。
养护检查时发现,不少建筑的盆式支座由于橡胶体的竖向压缩变形大,支座的上压板完全作用在钢盆壁上,而失去橡胶支座的功能和作用,对梁体受力十分不利。
板式橡胶支座按胶种适用温度分类如下:A、氯丁橡胶:适用温度+60℃∽-25℃天然橡胶:适用温度+60℃∽-40℃三元乙丙橡胶四、板式橡胶支座的适用范围普通板式橡胶支座适用于跨度小于30M、位移量较小的建筑.不同的平面形状适用于不同的桥跨结构,正交建筑用矩形支座;曲线桥、斜交桥及圆柱墩桥用圆形支座.四氟板式橡胶支座适用于大跨度、多跨连续、简支梁连续板等结构的大位移量建筑.它还可用作连续梁顶推及T型梁横移中的滑块.矩形、圆形四氟板式橡胶支座的应用非别与矩形、圆形普通板式橡胶支座相同.板式橡胶支座的安装与施工方法为了确定施加在盘式橡胶支座上的荷载和变形,通常转动轴可以认为在圆盘高度一半的水平面上。
通常来说桥面震动属于正常现象,震动在所有的多跨桥上都存在,属于正常的缓冲力。通过不断调整支座的等效刚度来满足偏心率。通过大量试验,解决了φ1000橡胶隔震支座的胶料、粘合剂的佳配方设计。通过理论计算和实际生产经验确定了模具的相关设计参数。通过球形板和球面四氟板之间的滑动来满足支座转角的需要。通过试验和理论相结合的方法确定了φ1000橡胶隔震支座的力学性能指标。通过以上判定方法,可以对各种在使用当中的建筑支座性能进行检查,从而可以确保支座的正常使用。通过在山西、福建、南京、广东、湖北、河南、辽宁、重庆等地的高速公路(建筑)收费站的车辆荷载调查。通过这几年的施工,我们总结出了一套适用的支座更换处置方法及控制技术,该技术有着广阔的应用前景。同步顶升高度为可拆除既有支座和安装新支座所需的工作空间,约为10~15MM。同时,公路建筑支座的厚度要能适应梁体转角的需要。
设计单位如何确定隔震橡胶支座的规格,对结构进行初步设计。假设该建筑上部结构通过使用设防来降低一度,也就是先假设—个水平向减震系数,用减震后的水平地震作用对结构进行初步设计。
目前,橡胶隔震支座是推广应用减隔震技术领域的一个主要产品。从外部看,橡胶隔震支座就是一个由橡胶、钢板组成的圆形“黑疙瘩”。实则不然,它是名副其实的高科技产品。其由多层橡胶和多层钢板交替重叠组合而成,橡胶、钢板的数量、成分、组合都需按照不同的建筑物结构来“排列”。从专业角度而言,每个隔震支座的生产,都得按照建筑物的所在地质条件、建筑物结构整体特性和结构布置、结构刚度等各种因素计算,既要做到符合建筑物的垂直承载力及垂直刚度,又要实现有稳定的复位能力、抗老化性、耐久性、防火性、耐酸碱等,以达到建筑物减少地震反应的目的。

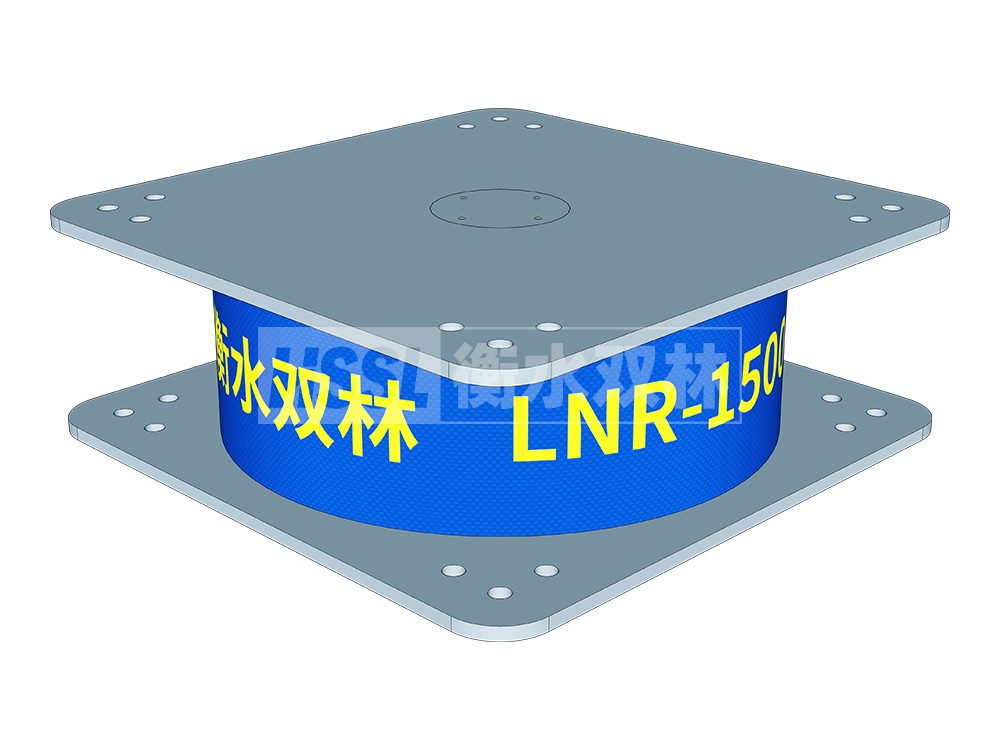

(图三)LNR橡胶隔震支座D400生产厂家
板式橡胶支座早应用在法国郊外SAINFPENIS车站的钢桥上,到二十世纪六十年代,国外已在4000多座建筑上广泛应用,并且在二十世纪七十、八十年代都已有完整的萨准规范,确认了板式橡胶支座的工作原理、设计方法、产品加工公差及成品力学性能试验要求,德国、英国、美国、法国、印度等也都有了自己本国的标准。
GPZ盆式橡胶支座的产品特点GPZ盆式橡胶支座采用不锈钢板与聚四氟乙烯模压板简的平面滑崐移作为支座的滑移面,具有低的摩擦系数,承载能力大崐、变形小、耐磨耗、抗腐蚀能力强。
拉力支座除可正常转动和滑动外,还可承受垂直方向的拉力(负反力)。拉伸强度、扯断伸长率、300%定伸应力应按GB/T528规定测定。了解了这些之后便可轻松安装了。类似的例子还能举出一些,例如施工现场装卸红砖用的一次可以手提红块砖的砖夹子、自行车车轮的辐条等。李瑞明.关注地震灾害强化建筑抗震设计[J].新技术新产品,2009,(1.例如:混凝土表面由于温度变化产生的干缩裂缝。例如活动支座的上、下连接板应在张拉梁体预应力前拆除,以使支座能适应梁体顶施应力的变形。例如用做移动悬臂施工的吊架,移动重型机械的滑道。连接板及预埋板的外露部分均须涂刷防锈漆2道。连接螺栓安装好后,应立即安装防护帽,防止螺栓外露部分锈蚀。连续端板式橡胶支座安装技术要求⑴先将支座支承垫石顶平面冲洗干净、风干。连续缝设置不够完善为了减少伸缩缝,现在大量采用连续梁或连续桥面。连续梁桥等在实行体系转化切割临时锚固装置时,必须采取隔热措施,以免损坏橡胶板和聚四氟乙烯板。
通常板式橡胶支座使用时,应通过转动计算,使支座顶底面与建筑全面积接触,局部脱空一方面造成支座压应力增加,另—方面支座脱空部位与外界空气接触,容易产生橡胶老化。
因为我国目前受检测能力的限制,无法对大型板式橡胶支座进行实体检验,相关技术资料也不能为此确定一个较为完善的技术数据和验证条款,严格的讲其技术数据的科学性和产品质量的符合性都无法确认和保证。
四氟板式橡胶支座多适用于大跨径、多跨连续、简支梁连续板等结构的大位移量的建筑。四氟板式橡胶支座适用于大跨度、多跨连续、简支梁连续板等结构的大位移量建筑。四氟板式橡胶支座由纯聚四氟乙烯板、氯丁橡胶和Q235钢板硫化粘结而成。四氟板式橡胶支座由上支座板、不锈钢板、凹氟板式橡胶支座、下支座板和防护罩组成。四氟板与不锈钢板间应放5201-2硅脂润滑油。四氟板与不锈钢板间应放5201一2硅脂润滑油。四氟滑板支座的安装施工方法与普通板式支座的安装方法基本相同,需要注意的就是以上几点。四氟乙烯板式橡胶支座是在普通板式橡胶支座上粘接一层厚1.5-3MM的聚四氟乙烯板而成。松动螺栓,检查有无剪断,清洗上油,以免锈死,然后重新坚固。虽然我们规定大反力,不超过容许承载力的5%,但橡胶支座实际的安全系数一般在5以上。随后,因更换旧梁及新建工程的需要,太原、上海、济南、沈阳等铁路局也都相继采用了板式橡胶支座。随着激振频率的增加,流入桥墩的总功率流逐渐下降,这是由于建筑结构的低通滤波效应。随着科技的进步、试验手段的完善以及实际应用检验,这些标准都在不断不断修订与完善。随着我国经济的高速发展,预计日后仍有更多类型车辆将出现在我国的高速公路和建筑上。
为保证支座安装平整,一般应在支座底面与职称垫石顶面之间,捣筑20~50MM厚的干硬性无收缩砂浆垫层。
请关注:建筑支座和建筑橡胶支座的维护方法介绍板式橡胶支座关于橡胶材料老化的问题板式橡胶支座在选用橡胶的时候应该让其有良好的弹性,其体积机会是不可被压缩的,橡胶材料的抗压缩性能与橡胶层的形状有关,其抗剪性能与形状无关。
